20070 24V直流風扇

9EC2024H001

品牌： SAN ACE三洋
風扇材質：環保防火PBT UL 94V-1
尺寸：200*70mm
軸承：雙滾珠軸承
產品描述：山洋 San Ace 9EC2024H001。200x70mm 24V DC 工業散熱風扇，最大風量11.0 m3/min，靜壓360Pa，脈沖傳感器輸出。UL/CSA/EN認證。現貨供應。
在線訂購
產品手冊 / 規格書下載

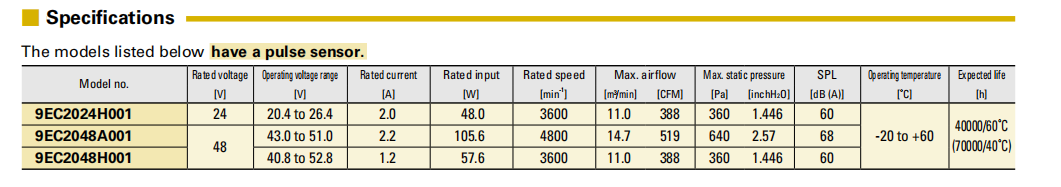

產品規格

Document	MODEL	Rated Voltage	Operating Voltage Range	Rated Current	Rated Input Power	Speed	Maximum Air Flow		Maximun Air Pressure			Noise
承認書/規格書	型號	額定定壓	電壓范圍	額定電流	額定功率	轉速	最大風量		最大風壓			噪音
PDF	PART NO.	VDC	VDC	Amp	Watt	R.P.M	?/min	CFM	Pa	mmH2O	INH2O	DB-A
	9EC2024H001	24	20.4~26.4	2	48	3600	11	388	360	36.7284	1.446	60

SanAce山洋軸流風扇 9EC2024H001 產品詳情說明：

1）關于商品價格說明：

由于SanAce軸流風扇9EC2024H001 產品屬于工業行業應用供應鏈的散熱組件，由于貨物數量、交付方式和周期（現貨、在途現貨或期貨）的不同，會導致價格差異較大，下單請與客服人員詳細確認您所訂購的產品詳情！產品價格為單個商品的指導零售價，僅供參考。

2）商品參數描述說明：

由于散熱風扇產品同樣外觀尺寸的產品在產品參數性能上差異較大，我們可以根據您的性能需求來定制散熱風扇，包括組件線長、接線端子等。

產品參數：

電壓類型：SanAce軸流風扇 9EC2024H001 的電壓類型為直流（DC）

額定電壓：24 V

額定電流：2 A

額定功率：48 W

風扇轉速：3600 R.P.M

最大風量：11 m3/Min 【388 CFM】

最大風壓：360 Pa 【1.446 inchH?O】

聲學噪聲級別： 60 dB(A)

模具是否連柱：否

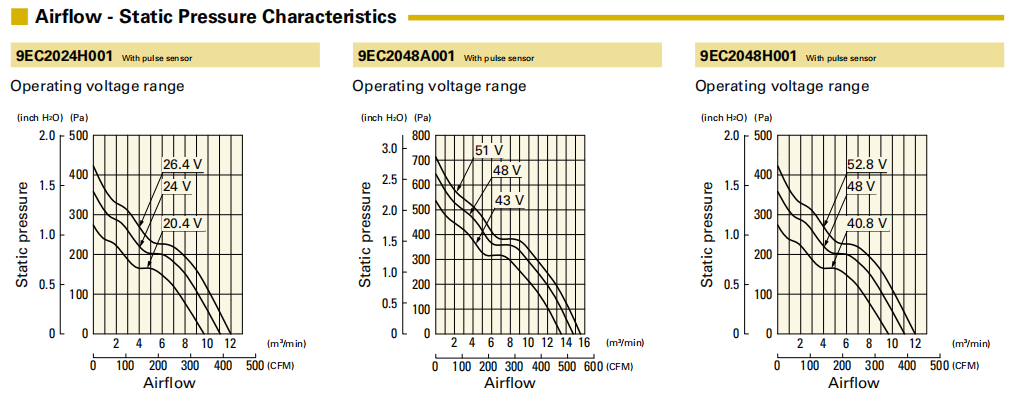

山洋軸流風扇9EC2024H001 產品P&Q曲線：

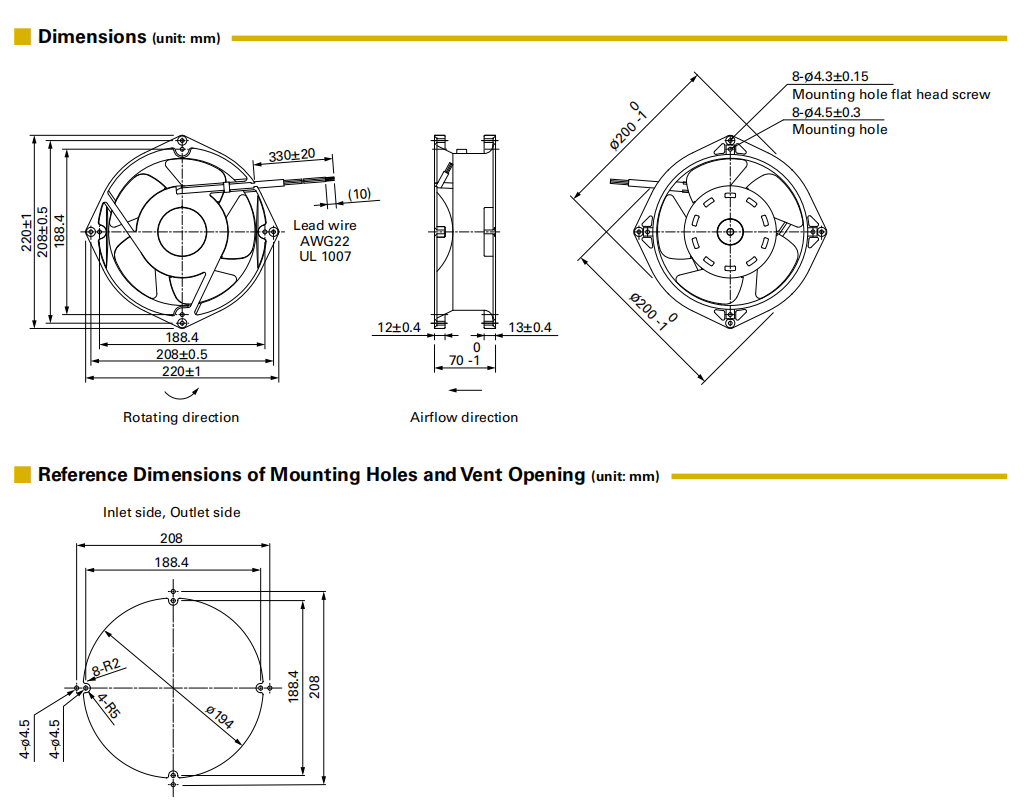

山洋軸流風扇9EC2024H001 產品尺寸圖：

SanAce軸流風扇9EC2024H001 系列圖：

服務承諾

我們將秉承“誠信、感恩、嚴謹、精進”的服務原則，為您提供專業、高效的服務。

關于產品：承諾在產品的細節和各位面上把控到位，滿足客戶的一切需求，做好品質保證。

關于咨詢：我們將提供全方位專業的產品咨詢，您可以聯系我們的客服了解商品的各項詳細內容。關于現貨或購買問題確保在2小時內給到您答復；關于應用方案咨詢，我們確保在4小時內能給到您一個初步解決方案。

關于售后：如果發現由于我司方面的責任引起的SanAce山洋軸流風扇9EC2024H001 產品問題，我司在接到通知后，保證在2小時內作出答復，秉著解決問題的原則，我們會全力配合客戶做好散熱方案的改進。

散熱風扇的功能信號線詳解：

自啟動功能：當散熱風扇被鎖住不能運行時，其工作電流會自動切斷，散熱風扇在小電流的狀態下運行，從而保護散熱風扇不會因大電流而燒毀，并每隔一定時間散熱風扇會自動輸出一個信號來啟動風扇，當風扇不處在鎖機狀態時，散熱風扇會被重新啟動并正常運轉。
PWM調速散熱風扇：PWM功能可以使用頻率和高低壓電平來控制散熱風扇的轉速，風扇轉速可通過調整“占空比”來線性控制風扇速度，可以達到節能和降低噪音的效果。
FG測速散熱風扇：這個是輸出提供一個方波信號，此功能的作用主要是從風扇內部輸出一個方波信號，而信號的頻率代表風扇的轉速，也就是說通過讀取FG信號就可以讀取散熱風扇的轉速。
RD報警功能：這是一個開路集電極功能，是與上面提到的FG相同的硬件功能，散熱風扇運轉時信號引腳輸出低電平，轉子堵住時輸出高電平，通過對RD信號電平的高低監控來判斷散熱風扇是否處于正常運轉還是鎖機狀態。
溫控散熱風扇：當這種功能被應用時，散熱風扇的轉速受溫度控制，不同的溫度可對應不同的轉速，是通過熱敏電阻對風扇運轉的環境溫度進行監控，根據溫度的高低來適當調整散熱風扇的轉速，達到就節能也降低噪音的目的。
防水散熱風扇：可根據用戶需求來定制散熱風扇防水防塵的等級。最高防水等級IP68
