高密度1U服務器散熱為何越來越難？如何在有限空間內實現風量與靜壓的雙重突破？

在AI算力、云計算與邊緣計算持續爆發的背景下，高密度1U服務器正朝著更高功耗、更小體積方向發展。然而，散熱問題也隨之成為系統穩定性的關鍵瓶頸。如何在有限空間內實現更高風量與更強靜壓，成為工程設計中的核心挑戰。

本文將從散熱瓶頸分析入手，并結合山洋San Ace小尺寸高性能散熱風扇產品線，探討1U服務器散熱的優化路徑。

---

1U服務器散熱瓶頸的本質是什么？

1. 空間極度受限

1U服務器高度僅44.45mm，內部需容納CPU、內存、電源及高速接口模塊，留給風道和風扇的空間極其有限。常規大尺寸風扇無法使用，只能依賴36mm至40mm的小型高轉速風扇。

2. 風道阻力急劇上升

隨著元器件密度提升，氣流路徑變得復雜：

• 散熱片鰭片更密
• PCB布線更加緊湊
• 模塊間距縮小

這直接導致系統阻抗上升，對風扇靜壓提出更高要求。

3. 熱功率持續攀升

新一代CPU與GPU功耗不斷提升：

• 單顆CPU功耗超過300W
• GPU節點熱密度更高

高熱流密度使得傳統風冷方案接近極限。

4. 噪音與能耗約束

數據中心對PUE與噪音均有嚴格要求：

• 風扇不能無限制提高轉速
• 需在性能與功耗之間取得平衡

---

突破散熱瓶頸的關鍵指標

在1U服務器中，風扇選型不再只是看風量，而是多參數協同優化：

1. 高靜壓能力優先

相比自由風量，靜壓更關鍵。高阻抗系統中：

• 靜壓決定氣流是否能穿透散熱片
• 直接影響CPU與電源模塊溫度

例如：

• 38×38x28mm 山洋San Ace 9HVA系列最高靜壓可達2100Pa
• 36×36x28mm高性能型號靜壓達到1400Pa

2. 高轉速與氣流密度

小尺寸風扇必須通過高轉速?gòu)浹a(bǔ)尺寸不足：

• 30000至38000轉每分鐘成為常態
• 氣流密度遠高于普通風扇

3. 能效比優化

在數據中心應用中：

• 每瓦風量成為重要指標
• 低功耗系列逐漸受到關注

例如38mm 9GA系列在保持較好風量的同時顯著降低功耗。

4. 壽命與可靠性

高溫環境下連續運行要求：

• 40000至70000小時壽命
• 穩定的軸承與電機設計

---

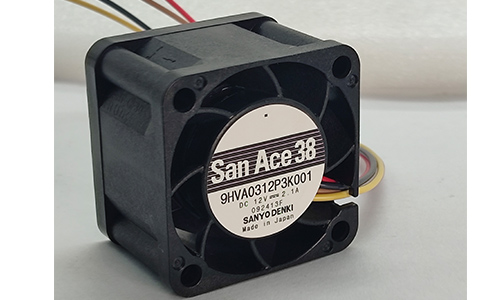

山洋San Ace 38 9HVA系列：高密度散熱的核心方案

針對高密度設備散熱需求，山洋推出San Ace 38 9HVA Type系列，專為極限空間設計。

核心規格

應用場景

• 高密度1U服務器
• 1U開關電源
• 通信設備等

技術優勢

1. 極高靜壓輸出
   在高阻抗風道中依然能夠維持穩定氣流
2. 小尺寸高性能設計
   在38mm尺寸內實現接近工業級風扇性能
3. 高可靠性運行
   支持高溫環境長期運行

---

小尺寸風扇產品線對比與選型建議

為了適應不同負載需求，San Ace提供多種尺寸與性能等級方案。

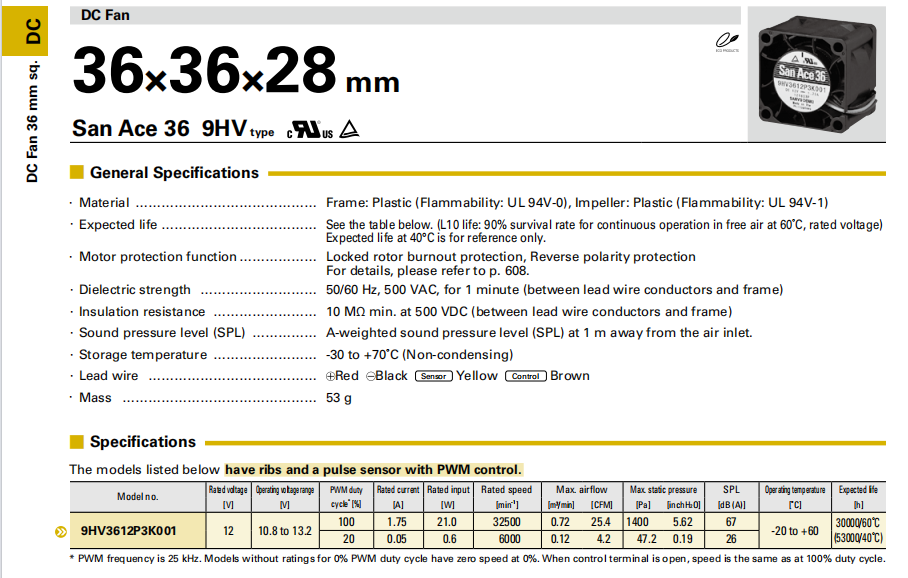

1. 36×36x28mm系列：高性能與平衡方案

代表型號：

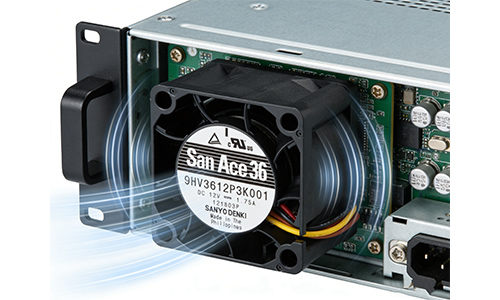

• 9HV3612P3K001
  轉速32500，靜壓1400Pa，適合高熱密度場景
• 9GX3612P3K001
  在性能與功耗之間取得平衡

適用于：

• 標準1U服務器
• 網絡交換設備

---

2. 38×38x28mm系列：性能極限突破

代表型號：

• 9HVA0312P3K001
  高達2100Pa靜壓，適用于極限散熱需求

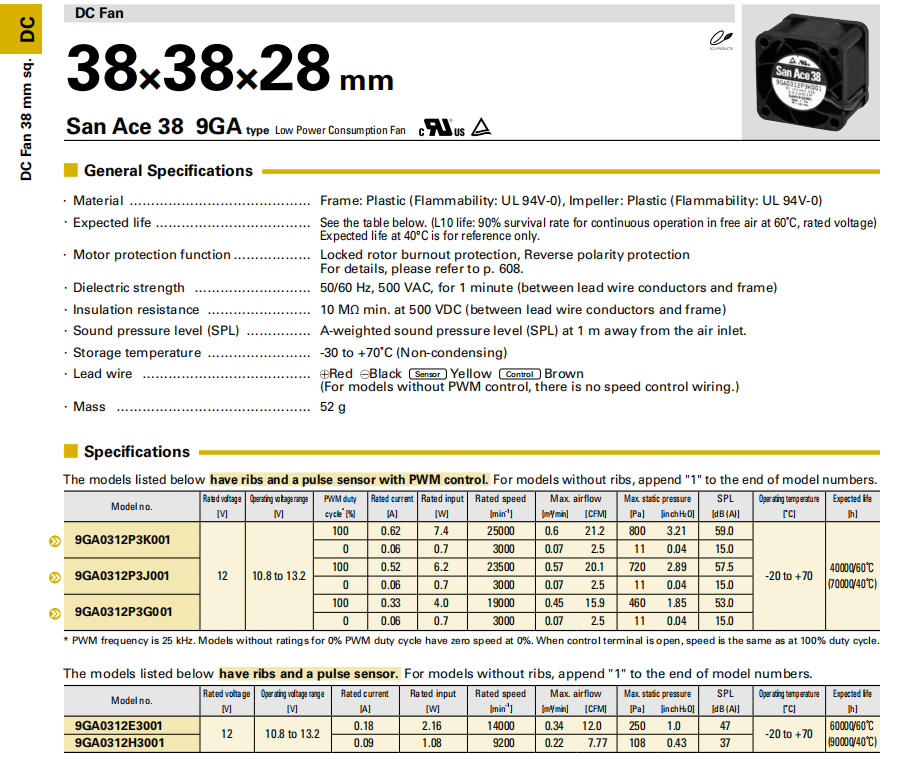

• 9GA0312系列
  低功耗設計，適合節能型服務器

選型建議：

• 高熱負載優先選擇9HVA
• 對能耗敏感選擇9GA系列

---

3. 40mm系列：多厚度靈活適配

根據空間與性能需求可選擇：

• 40×10mm：超薄低噪音方案
• 40×15mm：平衡型設計
• 40×20mm：支持PWM控制
• 40×28mm：高靜壓旗艦方案

例如：

• 9HVA0412P3J001
  靜壓達2300Pa，適合極高阻抗系統
• 9GA0412P6G001
  兼顧性能與能效

---

1U服務器散熱優化的工程實踐路徑

除了風扇選型，還需系統級優化：

1. 優化風道設計

• 減少氣流死角
• 控制風道泄漏
• 提高進出風效率

2. 合理布局發熱源

• CPU與電源錯位布置
• 避免熱量疊加

3. 引入智能調速

• PWM動態調節風扇轉速
• 根據溫度實時調整風量

4. 模塊化散熱設計

• 可更換風扇模塊
• 提升維護效率

---

從單一風扇到系統散熱方案升級

高密度1U服務器的散熱瓶頸，本質是空間、功耗與氣流之間的博弈。

解決路徑不再是簡單提升風扇轉速，而是：

• 選擇高靜壓小尺寸風扇
• 構建高效風道系統
• 實現性能與能效的動態平衡

以山洋San Ace 38 9HVA系列為代表的小尺寸高性能風扇，正在成為高算力設備散熱的重要支撐，為數據中心穩定運行提供關鍵保障。

未來，隨著算力密度進一步提升，小型化、高靜壓、高能效的風扇產品將持續成為散熱系統設計的核心方向。

---

山洋小尺寸散熱風扇（36x36mm-40x40mm）

型號	風扇 尺寸 (MM)	風扇 厚度(MM)	額定 電壓 (V)	最大 氣流 (CFM)	最大 靜壓 (Pa)	噪音 (dBA)	預期 壽命 (h)	PWM控制功能
9HV3612P3K001	36	28	12	25.4	1400	67	30000/60℃ (53000/40℃)	Yes
9GX3612P3K001	36	28	12	24.4	838	66	40000/60℃ (70000/40℃)	Yes
9GV3612P3J03	36	28	12	19.4	525	58.5	40000/60℃ (70000/40℃)	Yes
9GV3612P3G03	36	28	12	14.1	275	52	40000/60℃ (70000/40℃)	Yes
9HVA0312P3K001	38	28	12	32.2	2100	69	30000/60℃ (53000/40℃)	Yes
9HVA0312P3K0011	38	28	12	32.2	2100	69	30000/60℃ (53000/40℃)	Yes
9HVA0312P3G001	38	28	12	25.1	1300	64	40000/60℃ (70000/40℃)	Yes
9HVA0312P3G0011	38	28	12	25.1	1300	64	40000/60℃ (70000/40℃)	Yes
9GA0312P3K001	38	28	12	21.2	800	59	40000/60℃ (70000/40℃)	Yes
9GA0312P3K0011	38	28	12	21.2	800	59	40000/60℃ (70000/40℃)	Yes
9GA0312P3J001	38	28	12	20.1	720	57.5	40000/60℃ (70000/40℃)	Yes
9GA0312P3J0011	38	28	12	20.1	720	57.5	40000/60℃ (70000/40℃)	Yes
9GA0312P3G001	38	28	12	15.9	460	53	40000/60℃ (70000/40℃)	Yes
9GA0312P3G0011	38	28	12	15.9	460	53	40000/60℃ (70000/40℃)	Yes
9GA0312E3001	38	28	12	12	250	47	40000/60℃ (70000/40℃)	No
9GA0312E30011	38	28	12	12	250	47	40000/60℃ (70000/40℃)	No
9GA0312H3001	38	28	12	7.77	108	37	40000/60℃ (70000/40℃)	No
9GA0312H30011	38	28	12	7.77	108	37	40000/60℃ (70000/40℃)	No
109P0405H901	40	10	5	5.3	41.2	25	40000/60℃ (70000/40℃)	No
109P0405M901	40	10	5	4.2	27	21	40000/60℃ (70000/40℃)	No
109P0412H901	40	10	12	5.3	41.2	25	40000/60℃ （70000/40℃）	No
109P0412M901	40	10	12	4.2	27	21	40000/60℃ （70000/40℃）	No
109P0424H901	40	10	24	5.3	41.2	25	40000/60℃ (70000/40℃)	No
9GA0405P7C001	40	15	5	8.5	86	33	60000/60℃ (90000/40℃)	Yes
9GA0412P7G001	40	15	12	12.7	192	42	40000/60℃ (70000/40℃)	Yes
9GA0412G7001	40	15	12	12.7	192	42	40000/60℃ (70000/40℃)	No
9GA0412H7001	40	15	12	7.1	59.6	28	40000/60℃ (70000/40℃)	No
9GA0412L7001	40	15	12	3.9	22.7	20	40000/60℃ (70000/40℃)	No
109P0424H701	40	15	24	6.4	75.5	28	60000/60℃ (90000/40℃)	No
9GA0405P6H001	40	20	5	11.7	191	40	60000/60℃ (90000/40℃)	Yes
9GA0405P6F001	40	20	5	7.4	79.5	28	60000/60℃ (90000/40℃)	Yes
9GA0412P6G001	40	20	12	14.8	318	47	40000/60℃ (70000/40℃)	Yes
9GA0412P6H001	40	20	12	11.7	191	40	60000/60℃ (90000/40℃)	Yes
9GA0412P6F001	40	20	12	7.4	79.5	28	60000/60℃ (90000/40℃)	Yes
9GA0424P6G001	40	20	24	14.8	318	47	40000/60℃ (70000/40℃)	Yes
9GA0424P6H001	40	20	24	11.7	191	40	60000/60℃ (90000/40℃)	Yes
9GA0424P6F001	40	20	24	7.4	79.5	28	60000/60℃ (90000/40℃)	Yes
109P0405F601	40	20	5	6.5	45.1	28	60000/60℃ (90000/40℃)	No
109P0405M601	40	20	5	4.8	26.5	24	60000/60℃ (90000/40℃)	No
109P0412F601	40	20	12	6.5	45.1	28	60000/60℃ (90000/40℃)	No
109P0412M601	40	20	12	4.8	26.5	24	60000/60℃ (90000/40℃)	No
109P0424F601	40	20	24	6.5	45.1	28	60000/60℃ (90000/40℃)	No
109P0424B601	40	20	24	4.9	28.3	25	60000/60℃ (90000/40℃)	No
9HVA0412P3J001	40	28	12	37.1	2300	71	30000/60℃ (53000/40℃)	Yes
9HVA0424P3G001	40	28	24	32.5	1650	68	30000/60℃ (53000/40℃)	Yes
9GAX0412P3S001	40	28	12	31.8	1000	64	30000/60℃ (53000/40℃)	Yes
9GAX0412P3S0011	40	28	12	31.8	1000	64	30000/60℃ (53000/40℃)	Yes
9GAX0412P3S003	40	28	12	31.8	1000	64	30000/60℃ (53000/40℃)	Yes
9GAX0412P3S0031	40	28	12	31.8	1000	64	30000/60℃ (53000/40℃)	Yes
9GAX0412P3K001	40	28	12	28.6	800	61	30000/60℃ (53000/40℃)	Yes
9GAX0412P3K0011	40	28	12	28.6	800	61	30000/60℃ (53000/40℃)	Yes
9GAX0412P3K003	40	28	12	28.6	800	61	30000/60℃ (53000/40℃)	Yes
9GAX0412P3K0031	40	28	12	28.6	800	61	30000/60℃ (53000/40℃)	Yes
9HV0412P3K001	40	28	12	29.3	1100	65	40000/60℃ (70000/40℃)	Yes
9GA0412P3J01	40	28	12	23.7	535	54	40000/60℃ (70000/40℃)	Yes
9GA0412P3J011	40	28	12	23.7	535	54	40000/60℃ (70000/40℃)	Yes
9GA0412P3G01	40	28	12	21.5	450	53	40000/60℃ (70000/40℃)	Yes
9GA0412P3G011	40	28	12	21.5	450	53	40000/60℃ (70000/40℃)	Yes
9GA0412P3H01	40	28	12	19.1	347	50	40000/60℃ (70000/40℃)	Yes
9GA0412P3H011	40	28	12	19.1	347	50	40000/60℃ (70000/40℃)	Yes
9GA0412P3M01	40	28	12	16.2	258	47	40000/60℃ (70000/40℃)	Yes
9GA0412P3M011	40	28	12	16.2	258	47	40000/60℃ (70000/40℃)	Yes
9GA0424P3J001	40	28	24	23.7	535	54	40000/60℃ (70000/40℃)	Yes
9GA0424P3J0011	40	28	24	23.7	535	54	40000/60℃ (70000/40℃)	Yes
9GA0424P3G001	40	28	24	21.5	450	53	40000/60℃ (70000/40℃)	Yes
9GA0424P3G0011	40	28	24	21.5	450	53	40000/60℃ (70000/40℃)	Yes
9GA0424P3H001	40	28	24	19.1	347	50	40000/60℃ (70000/40℃)	Yes
9GA0424P3H0011	40	28	24	19.1	347	50	40000/60℃ (70000/40℃)	Yes
9GA0424P3M001	40	28	24	16.2	258	47	40000/60℃ (70000/40℃)	Yes
9GA0424P3M0011	40	28	24	16.2	258	47	40000/60℃ (70000/40℃)	Yes
9GA0412A301	40	28	12	13.4	182	43	40000/60℃ (70000/40℃)	No
9GA0412A3011	40	28	12	13.4	182	43	40000/60℃ (70000/40℃)	No
9GE0412P3K03	40	28	12	26.8	415	58	40000/60℃ (70000/40℃)	Yes
9GE0412P3J03	40	28	12	24.4	343	56	40000/60℃ (70000/40℃)	Yes
9GE0412P3G03	40	28	12	21.2	260	52	40000/60℃ (70000/40℃)	Yes
109P0405H3013	40	28	5	11.3	102.9	37	40000/60℃ (70000/40℃)	No
109P0405F3013	40	28	5	8.6	58.8	30	60000/60℃ (90000/40℃)	No
109P0412G3013	40	28	12	14.8	179	42	40000/60℃ (70000/40℃)	No
109P0412B3013	40	28	12	13.4	143	40	40000/60℃ (70000/40℃)	No
109P0412H3013	40	28	12	11.3	102.9	37	60000/60℃ (90000/40℃)	No
109P0412F3013	40	28	12	8.6	58.8	30	60000/60℃ (90000/40℃)	No
109P0412M3013	40	28	12	5.3	21.6	20	60000/60℃ (90000/40℃)	No
109P0424G3013	40	28	24	14.8	179	42	40000/60℃ (70000/40℃)	No
109P0424B3013	40	28	24	13.4	143	40	40000/60℃ (70000/40℃)	No
109P0424H3013	40	28	24	11.3	102.9	37	60000/60℃ (90000/40℃)	No
109P0424F3013	40	28	24	8.6	58.8	30	60000/60℃ (90000/40℃)	No

---
