光伏逆變器如何選防水散熱風扇？山洋San Ace 12025 9WPA IP68 DC軸流風扇選型要點解析

在光伏逆變器系統中，散熱設計直接決定設備的穩定性與壽命。尤其是在戶外應用場景中，高溫、粉塵、雨水、鹽霧等復雜環境，對散熱風扇提出了更高的可靠性要求。如何在性能、壽命與防護之間取得平衡，是工程師在選型階段必須重點考慮的問題。

本文將圍繞山洋San Ace 9WPA系列120×120×25mm IP68防水DC軸流風扇，從工程選型角度系統解析光伏逆變器散熱風扇的關鍵選型要點。

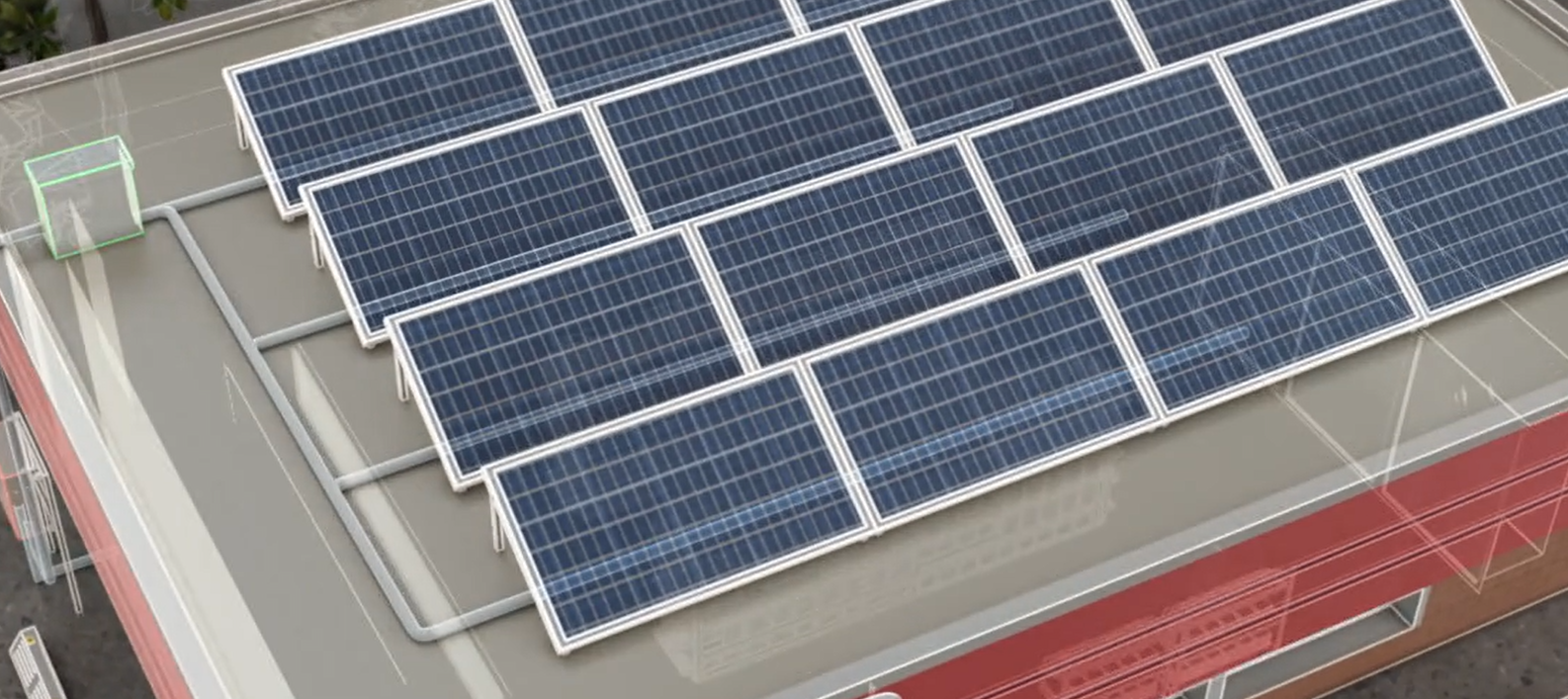

光伏逆變器散熱環境特點分析

光伏逆變器多部署在戶外或半戶外環境，典型工況包括：

• 高溫暴曬：內部器件溫升高，散熱負荷大
• 高濕與冷凝：雨水、潮氣侵入風險高
• 粉塵污染：風道堵塞、性能衰減
• 長時間連續運行：全年無間斷工作

因此，散熱風扇不僅要具備足夠的風量與風壓，更要具備高防護等級與長期可靠運行能力。

---

防水等級為何必須選IP68?

在防護等級中，IP代碼由IEC 60529標準定義：

• IP54：防塵有限 + 防濺水
• IP55：防塵有限 + 防噴水
• IP68：完全防塵 + 可長時間浸水

對于光伏逆變器而言，IP68具備明顯優勢：

1. 完全防塵：避免粉塵進入軸承及電機系統
2. 抗浸水能力：在極端暴雨或積水環境中仍可保持性能
3. 長期可靠性更高：降低維護頻率與故障率

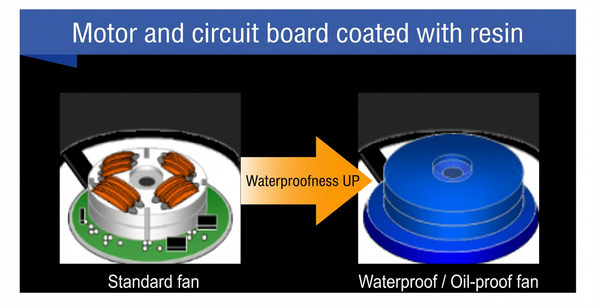

山洋San Ace Splash Proof Fan系列正是針對該類應用設計，滿足IP68防護要求。在斷電狀態下可承受相當于2米水深、60分鐘浸水測試，之后仍能正常運行。

---

山洋San Ace 9WPA 120mm系列核心參數解析

以下為典型型號性能對比（節選）：

從參數上可以看出：

• 功率覆蓋1.44W到12W，適配不同熱設計需求
• 最大風量可達148CFM，適用于高功率逆變器
• 靜壓最高210Pa，適合復雜風道結構
• 支持PWM調速型號可實現動態溫控

---

選型核心要點解析

1. 根據熱功耗確定風量需求

光伏逆變器內部主要熱源包括IGBT、MOSFET、電感等功率器件。選型時建議：

• 計算總熱功耗（W）
• 結合系統允許溫升
• 反推所需風量（CFM）

對于中高功率逆變器，通常建議選用100CFM以上風量型號，例如9WPA1212G或J系列。

---

2. 風道阻力決定靜壓選型

很多工程師只關注風量，但在實際應用中：

• 濾網、散熱片、導風結構會增加阻力
• 風量在系統內會顯著衰減

因此建議優先選擇高靜壓型號（如210Pa等級），確保有效散熱。

---

3. 電壓平臺匹配系統設計

9WPA系列提供：

• 12V版本：適用于小型或分布式系統
• 24V版本：適用于工業級逆變器

在選型時需與電源系統一致，避免額外DC-DC轉換損耗。

---

4. 是否需要PWM調速功能

對于智能化逆變器系統，建議優先選擇支持PWM的型號，例如：

• 9WPA1212P4G001
• 9WPA1212P4J001

優勢包括：

• 按溫度動態調速
• 降低噪音與能耗
• 延長風扇使用壽命

---

5. 可靠性與壽命評估

山洋San Ace防水風扇具備以下優勢：

• 最長可達180,000小時設計壽命（特定條件）
• 標準型號40,000小時（60℃）
• 內置脈沖傳感器，支持轉速監測
• 鎖轉檢測功能（部分型號）

對于光伏逆變器這種長周期運行設備，建議優先選擇高可靠性品牌與原廠產品，避免后期維護成本增加。

---

典型應用選型建議

---

為什么工程師更傾向選擇SANYO DENKI山洋San Ace原廠的風扇呢？

在實際項目中，選型不僅是參數匹配，更涉及長期穩定性與品牌背書：

1. 原廠一致性高：批次穩定，性能可預測
2. 技術成熟：長期服務工業、電源、通信領域
3. 認證齊全：UL、CE等國際認證
4. 應用驗證充分：廣泛應用于光伏、儲能、電力系統

山洋San Ace 9WPA系列在防水風扇領域具備較強的工程應用口碑，尤其適用于高可靠性要求的戶外設備。

---

在光伏逆變器散熱系統設計中，風扇不僅是輔助部件，而是關鍵可靠性器件。選型時應從環境、防護等級、風量、靜壓、電氣參數及控制方式等多個維度綜合評估。

山洋San Ace 9WPA IP68 DC軸流風扇，憑借其高防護等級、穩定性能及成熟應用經驗，為光伏逆變器提供了可靠的散熱解決方案。在工程實踐中，優先選擇原廠高可靠產品，將有效降低系統故障率與維護成本，實現長期穩定運行。

---

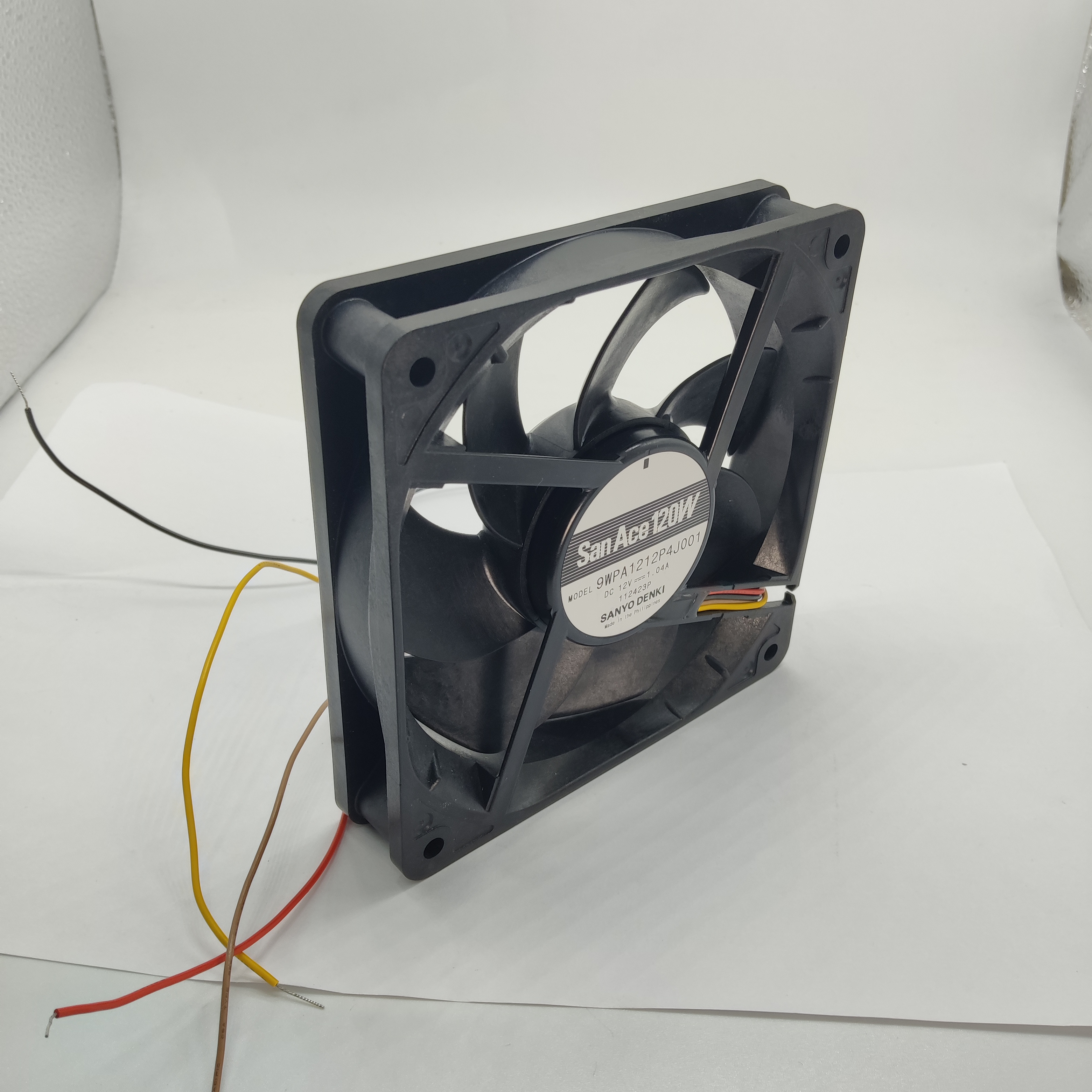

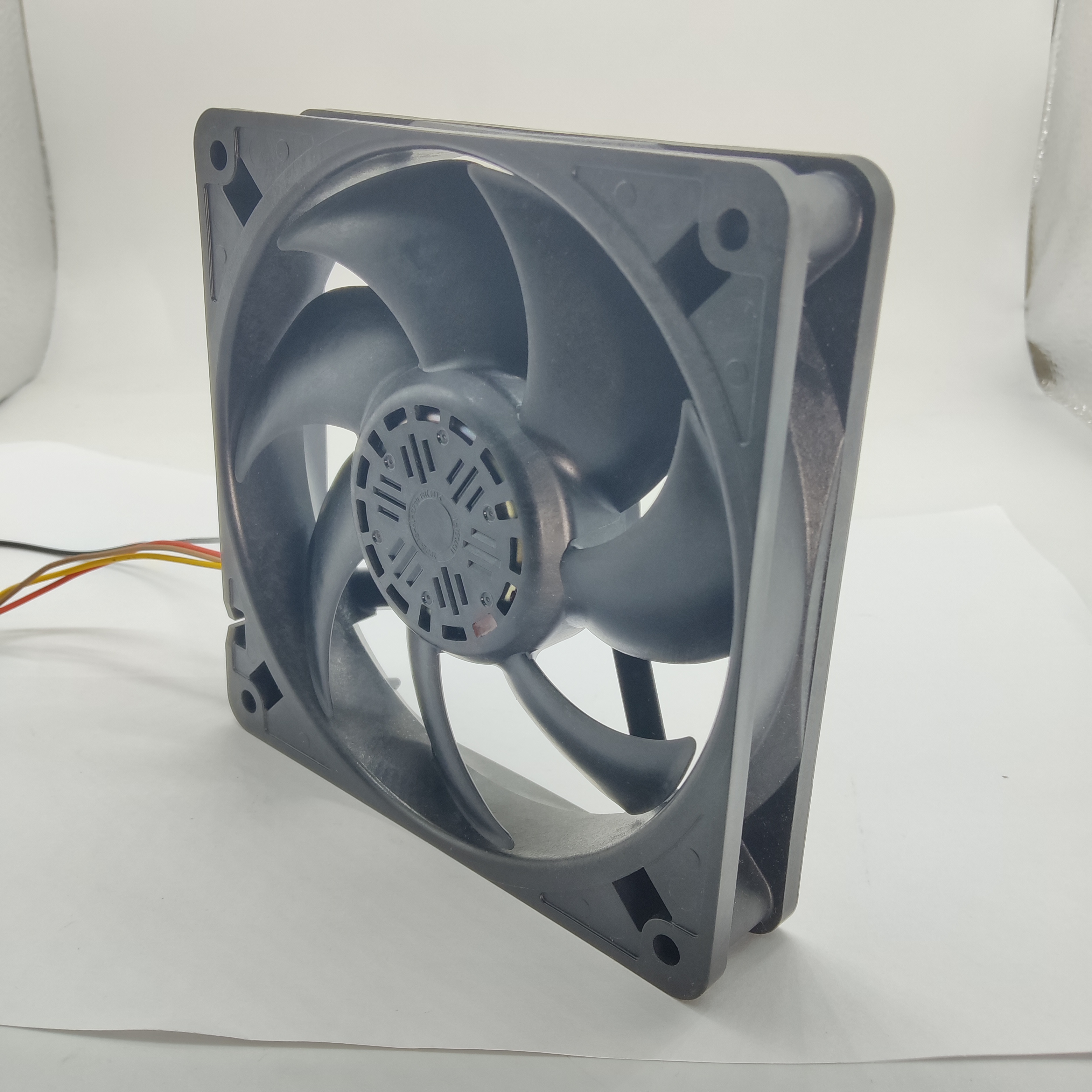

山洋San Ace 120x120x25mm 9WPA系列防水散熱風扇【三洋San Ace 120W IP68防水軸流散熱風扇?】

型號	產品 名稱	額定 電壓 (V)	額定 電流 (A)	額定 功率 (W)	額定 轉速 (min-1)	最大 氣流 (CFM)	最大 靜壓 (Pa)	噪音 (dBA)	預期 壽命 (h)	IP防護 等級	PWM控制功能
9WPA1212G4001	Splash Proof Fan	12	0.5	6	4250	117	135	46	40000/60℃ (70000/40℃)	IP68	No
9WPA1212G40011	Splash Proof Fan	12	0.5	6	4250	117	135	46	40000/60℃ (70000/40℃)	IP68	No
9WPA1212H4001	Splash Proof Fan	12	0.12	1.44	2400	65	47	30	40000/60℃ (70000/40℃)	IP68	No
9WPA1212H40011	Splash Proof Fan	12	0.12	1.44	2400	65	47	30	40000/60℃ (70000/40℃)	IP68	No
9WPA1212J4001	Splash Proof Fan	12	1	12	5400	148	210	53	40000/60℃ (70000/40℃)	IP68	No
9WPA1212J40011	Splash Proof Fan	12	1	12	5400	148	210	53	40000/60℃ (70000/40℃)	IP68	No
9WPA1212P4G001	Splash Proof Fan	12	0.5	6	4250	117	135	46	40000/60℃ (70000/40℃)	IP68	Yes
9WPA1212P4G0011	Splash Proof Fan	12	0.5	6	4250	117	135	46	40000/60℃ (70000/40℃)	IP68	Yes
9WPA1212P4J001	Splash Proof Fan	12	1	12	5400	148	210	53	40000/60℃ (70000/40℃)	IP68	Yes
9WPA1212P4J0011	Splash Proof Fan	12	1	12	5400	148	210	53	40000/60℃ (70000/40℃)	IP68	Yes
9WPA1224G4001	Splash Proof Fan	24	0.25	6	4250	117	135	46	40000/60℃ (70000/40℃)	IP68	No
9WPA1224G40011	Splash Proof Fan	24	0.25	6	4250	117	135	46	40000/60℃ (70000/40℃)	IP68	No
9WPA1224H4001	Splash Proof Fan	24	0.06	1.44	2400	65	47	30	40000/60℃ (70000/40℃)	IP68	No
9WPA1224H40011	Splash Proof Fan	24	0.06	1.44	2400	65	47	30	40000/60℃ (70000/40℃)	IP68	No
9WPA1224J4001	Splash Proof Fan	24	0.5	12	5400	148	210	53	40000/60℃ (70000/40℃)	IP68	No
9WPA1224J40011	Splash Proof Fan	24	0.5	12	5400	148	210	53	40000/60℃ (70000/40℃)	IP68	No
9WPA1224P4G001	Splash Proof Fan	24	0.25	6	4250	117	135	46	40000/60℃ (70000/40℃)	IP68	Yes
9WPA1224P4G0011	Splash Proof Fan	24	0.25	6	4250	117	135	46	40000/60℃ (70000/40℃)	IP68	Yes
9WPA1224P4J001	Splash Proof Fan	24	0.5	12	5400	148	210	53	40000/60℃ (70000/40℃)	IP68	Yes
9WPA1224P4J0011	Splash Proof Fan	24	0.5	12	5400	148	210	53	40000/60℃ (70000/40℃)	IP68	Yes

---
