液體色譜儀散熱難在哪？山洋 San Ace 9RA（14038）散熱風扇應用案例

在醫療分析設備中，液體色譜儀（HPLC）屬于典型的高精度、高穩定性?xún)x器，其核心價值在于對生物樣品中化學成分進行分離、鑒定與定量分析。
但正因?yàn)槠涓呔忍匦?，液體色譜儀對內部溫度波動、噪音水平及長期可靠性提出了極高要求，散熱設計往往成為整機開發過程中不可忽視的關鍵環節。

本文將通過一則真實應用案例，解析液體色譜儀在散熱設計中面臨的難點，并介紹 SANYO DENKI 山洋 San Ace 9RA（140×140x38mm）DC 散熱風扇 如何在短周期內幫助客戶完成方案優化與驗證。

---

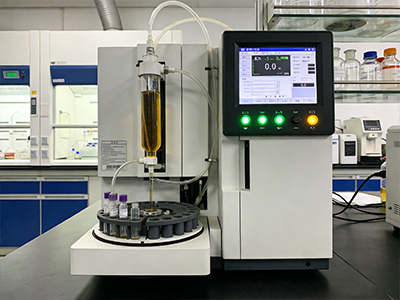

液體色譜儀的散熱挑戰

與一般工業設備相比，液體色譜儀在散熱方面具有以下典型特征：

• 熱源集中：控制板、電源模塊長期高負載運行

• 噪音敏感：設備常部署在實驗室、醫院等安靜環境

• 可靠性要求高：需要長時間連續運行，避免維護頻繁

• 開發周期緊張：新機型往往面臨評估時間受限的問題

在本案例中，客戶在開發中的新型液體色譜儀中，原方案采用了 3 臺 N 公司 80×25mm 風扇 對控制板進行冷卻，但在實際測試中暴露出兩個明顯問題：
噪音偏大，且系統結構復雜，不利于整體優化。

---

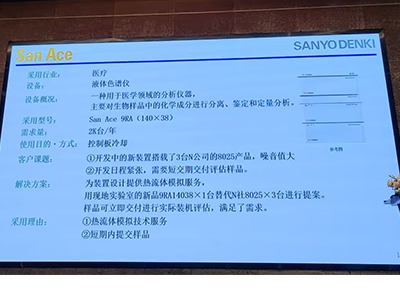

應用案例基本信息

品牌：山洋San Ace（ SANYO DENKI）
采用行業：醫療
設備名稱：液體色譜儀
散熱部位：控制板冷卻

采用型號：山洋San Ace 9RA（140 × 38 mm）
年需求量：約 2000 臺

---

客戶面臨的核心課題

1. 多風扇方案噪音偏高
   3 臺 80mm 風扇疊加運行，整體噪音水平難以滿足醫療環境要求。

2. 開發日程緊張
   新裝置處于評估階段，留給散熱方案反復試錯的時間非常有限。

3. 需要可量化的設計依據
   希望在替換方案前，對氣流路徑與散熱效果有明確驗證。

---

解決方案：從“數量”到“效率”的轉變

針對客戶的實際情況，山洋 San Ace 團隊提供了以下支持：

1?? 熱流體模擬技術服務

通過對整機結構進行熱流體模擬分析（CFD），明確控制板區域的熱分布與氣流瓶頸，為風扇選型和布局提供數據依據。

2?? 風扇方案優化

使用 1 臺 San Ace 9RA 140×140x38mm DC風扇，在保持足夠風量與靜壓的同時，替代原有 3 臺 80×25mm 風扇方案，實現結構簡化。

3?? 快速樣品交付

利用現地實驗室?guī)齑?，新?9RA14038 風扇可立即交付，支持客戶進行實機裝配與噪音、溫升評估，滿足緊迫的開發進度需求。

---

山洋San Ace 9RA（140×140x38mm）的技術優勢

山洋San Ace 9RA 系列是一款面向高可靠應用的 DC 散熱風扇，具備以下共性特征：

• 尺寸規格：140mm ×140mmx 38mm

• 傳感器類型：Pulse sensor

• 預期壽命：

  • 40,000 小時 @ 60℃

  • 70,000 小時 @ 40℃

• 支持 PWM 控制，便于系統智能調速

• 多電壓、多轉速等級可選，適配不同設計需求

---

山洋San Ace 9RA（140×38）全型號規格一覽表

采用 山洋San Ace 9RA 的關鍵理由 ?

• ? 熱流體模擬 + 實機驗證的組合支持

• ? 以更少風扇實現穩定散熱，降低系統噪音

• ? 短交期樣品支持，適應醫療設備開發節奏

• ? 長期可靠運行，滿足醫療行業高標準要求

---

液體色譜儀的散熱設計，并不是“風扇越多越安全”，而是需要在風量、靜壓、噪音與結構效率之間取得平衡。
通過本次應用案例可以看到，山洋San Ace 9RA（140×140x38mm） 憑借成熟的產品平臺與工程技術支持，為醫療分析設備提供了一種更簡潔、更安靜、更可靠的散熱解決方案。

如需了解 山洋San Ace 9RA 系列在其他醫療或工業設備中的應用，歡迎進一步交流。
