山洋San Ace 9GV1224P4G01在EV充電樁中的應用解析｜高靜壓風扇解決高熱密度難題

EV充電樁為何成為散熱設計的高難度場景？

隨著新能源汽車的快速普及，EV充電樁正向高功率輸出、小型化結構、模塊化設計方向發展。充電樁內部通常集成了：

• 充電機模塊

• 整流器

• DC/DC 轉換單元

• IGBT / MOSFET 等功率器件

這些部件在運行過程中會持續產生大量熱量，而機柜空間受限、風道曲折、防塵結構復雜，使得系統整體呈現出高風阻 + 高熱密度的典型特征。如果散熱能力不足，容易引發：

• 模塊溫度過高降額運行

• 系統頻繁保護停機

• 功率器件壽命明顯縮短

因此，選擇合適的高靜壓散熱風扇成為充電樁風冷系統設計中的關鍵環節。

---

應用背景與散熱目標

應用領域

• 行業：EV（電動汽車）

• 設備：直流/交流充電樁

散熱對象

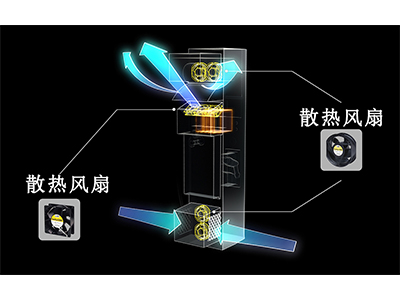

山洋San Ace 風扇主要用于對充電樁內部以下部件進行強制風冷：

• 充電模塊散熱器

• 整流及逆變功率單元

• 控制電源與驅動板卡區域

通過持續穩定的氣流，將熱量從核心發熱區快速帶走，并經由風道排出機柜外部，維持整機安全工作溫度區間。

---

客戶面臨的典型散熱挑戰

在實際項目中，客戶提出的核心問題集中在以下幾個方面：

1. 設備小型化導致風道受限

為了提升安裝靈活性和降低機柜成本，充電樁結構不斷緊湊化，內部氣流通道狹窄，普通軸流風扇在高阻抗環境下容易出現風量衰減嚴重的問題。

2. 單位體積發熱量持續上升

功率模塊集成度提高，單位空間內熱源更集中，對散熱系統的響應速度和換熱能力提出更高要求。

3. 連續運行對可靠性要求極高

充電樁通常處于7×24小時運行狀態，且大量部署在戶外或工業環境中，風扇若發生失效，將直接影響整樁可用率和維護成本。

---

解決方案：選用山洋San Ace 9GV1224P4G01高靜壓軸流風扇

在對客戶機柜結構、風道阻抗及熱分布進行評估后，工程技術團隊最終推薦采用：

山洋San Ace 120mm DC軸流風扇 —— 型號：9GV1224P4G01

該型號在設計上兼顧高風量輸出能力與高靜壓特性，非常適合充電樁這類高風阻散熱系統。

? 關鍵選型邏輯

• 在濾網、防塵罩、散熱器片間距較密的情況下，仍可維持有效氣流

• 在較高背壓條件下風量衰減小，保障模塊表面換熱效率

• 支持PWM調速，可與系統溫控策略聯動，兼顧散熱與能耗

---

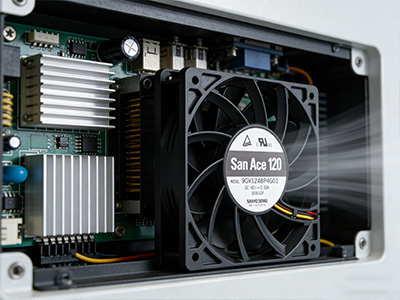

山洋San Ace 9GV1224P4G01核心規格優勢解析

? 基本信息

• 型號：9GV1224P4G01

• 尺寸：120 × 120 × 25 mm

• 額定電壓：24V DC（工作范圍 20.4～27.6V）

• 認證：UL、CSA、EN、RoHS、Eco Products

? 性能參數優勢

• 最大風量：4.83 m3/min（171 CFM）

• 最大靜壓：224 Pa（0.9 inchH?O）

• 額定轉速：5100 min?1

• 噪音值：58 dB(A)

在同尺寸風扇中，該型號屬于高轉速、高靜壓取向產品，更適合風道復雜、散熱器阻力大的應用環境。

? 工業級可靠性設計

• 預期壽命：

  • 40,000小時 @ 60℃

  • 70,000小時 @ 40℃

• 雙滾珠軸承結構

• 帶肋加強框架設計，抗振動能力強

• 支持轉速信號輸出（Pulse Sensor），便于系統監控

這些特性使其能夠滿足充電基礎設施對長期穩定運行的嚴苛要求。

---

應用效果與量產驗證

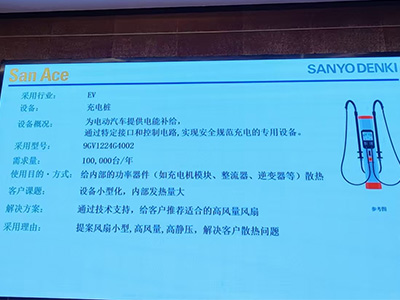

在該EV充電樁項目中，山洋San Ace 9GV1224P4G01主要部署于：

• 功率模塊進風端

• 散熱器風道出口區域

形成穩定的強制對流散熱通道，使模塊工作溫度保持在設計安全區間內。
目前該項目已實現：

• 年需求量約 100,000 臺 / 年

• 長期批量供貨穩定

• 現場故障率顯著低于原有方案

充分驗證了該型號在高功率充電設備中的工程適配性。

---

充電樁散熱風扇選型的幾點工程建議

對于類似EV充電設備，風扇選型時應重點關注以下指標，而不僅僅是風量參數：

1. 靜壓能力是否匹配風道阻抗

2. 在高背壓條件下的風量保持能力

3. 高溫環境下的壽命曲線與可靠性數據

4. 是否支持PWM調速與轉速反饋

5. 長期供貨能力與一致性

山洋San Ace 高性能直流軸流風扇系列在上述維度上具有成熟的工程驗證基礎，因此在充電樁、電源柜、UPS、電力電子設備等領域被廣泛采用。

---

在EV充電樁向更高功率密度和更緊湊結構持續演進的背景下，傳統風扇方案已難以滿足散熱需求。

山洋 San Ace 9GV1224P4G01 通過高風量與高靜壓兼顧的設計，在高風阻系統中依然能夠保持穩定散熱能力，已成為充電樁功率模塊風冷系統中的成熟應用方案之一。

對于正在進行充電設備熱設計與風扇選型的工程項目而言，選擇經過量產驗證的工業級風扇型號，將有助于顯著降低系統風險并提升整體可靠性。
