PWM,即脈沖寬度調制(Pulse Width Modulation),是一種在數字電路中常用的調制技術,它通過調整數字信號的占空比來控制輸出信號的平均電平,可以讓設備以不同的速度運轉。在散熱風扇中,PWM功能被用來控制風扇的轉速,通過控制電源輸入電壓的占空比來調節風扇的轉速,從而控制CPU或其他電子設備的溫度。
PWM信號會周期性地將電壓輸出在一個特定的時間內,這個時間被稱為占空比,通常用百分比表示。例如,50%的占空比意味著PWM信號在一個周期內,有一半的時間輸出高電平,另一半時間輸出低電平。

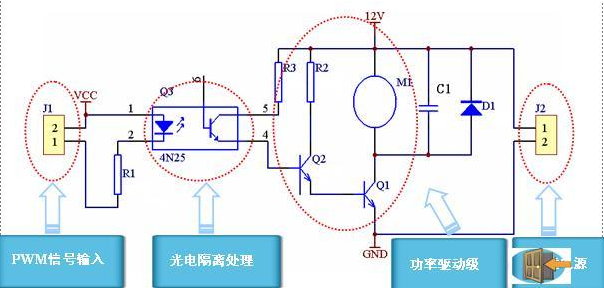

散熱風扇通常由一個電機和一個電路板組成。電路板中包含一個可以調節電機轉速的PWM控制器。在散熱風扇中,PWM控制器會根據需要調整PWM信號的占空比,當控制器接收到PWM信號時,它會根據信號的占空比來調整輸出的電壓,從而控制電機的轉速。當PWM信號的占空比較小時,風扇會以較慢的速度運轉,而當PWM信號的占空比較大時,風扇會以較快的速度運轉。例如,當PWM信號的占空比為50%,控制器會將輸出電壓交替開關,使電機每個周期內旋轉一半的時間。這樣就可以控制電機的轉速,從而調節風扇的風力和噪聲。
在計算機中,CPU通常會向主板上的PWM控制器發送PWM信號,以控制散熱風扇的轉速。當CPU的溫度升高時,主板會通過PWM信號調整散熱風扇的轉速,以提高散熱效果。這樣可以有效地控制CPU的溫度,避免因過熱而造成硬件故障。
因此,散熱風扇中的PWM功能可以根據需要控制風扇的轉速,以達到最佳的散熱效果和噪音控制效果。
