談及到散熱風扇的結構,我們都知道風扇結構的合理性,在散熱風扇中的重要性是非常重要的,如果散熱風扇的選材比較好,參數也很合理,但是,只要結構沒處理好,那么其他的都是在做無用功,曉風就給大家講講工業散熱風扇DC/AC、直流、交流散熱風扇的結構吧!

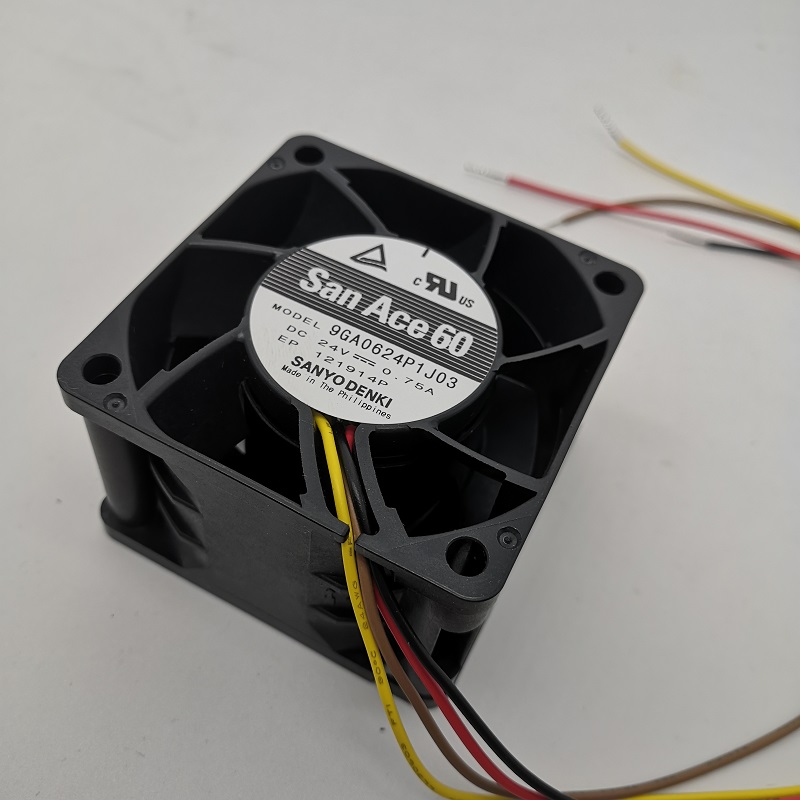

DC直流散熱風扇結構
工業散熱風扇風扇分為定子和轉子兩部分;
轉子:包括扇葉(impeller)、軸心、磁環(magnet)、磁環外框以及油圈;
定子:包括電機(motor)、外框、軸承(bearing)、扣環(fasterner)、彈簧、上蓋(top cover)、矽鋼片(sl steel)、下蓋(bottom cover)、電路板(PWM assembly)。
電機的繞組部分:由矽鋼片、漆包線和上下絕緣線架組成。
矽鋼片的功能是負責將磁極導出,以確定南北極的強弱:而繞組決定磁力線的方向性,推動磁框運轉,定子的繞組多分為四相對稱分布,互成九十度夾角。
AC交流散熱風扇的結構
同樣交流散熱風扇的結構也分為定子和轉子兩部分:
定子:包括電機、外框、軸承、扣環、彈簧、矽鋼片。
轉子:包括扇葉、軸心。
電機的繞組部分:由矽鋼片、漆包線、絕緣線架組成。
定子繞組單相內部結構由兩個線圈繞組成,一個是啟動繞組,另一個是運行繞組,這兩個繞組相互串聯,這樣就形成三個點。
感謝您的閱讀,想了解更多風扇知識,請繼續關注我們!
